リニアブッシュLM形 ストレート標準型
THK LM13
外径D(Φmm)23 寸法D0(Φmm)22 寸法H0(mm)1.5 寸法H1(mm)9 寸法L2(mm)1.3 寸法dr(Φmm)13 全長L(mm)32(0〜-0.2) 長さL1(mm)23(0〜-0.2) 形状ストレート 仕様標準形 種別標準形 質量(g)43 材質(シール)ゴム 内接円許容差(mm)0〜-0.009 材質(ボール)SUJ2(高炭素クロム鋼) 最高使用温度(℃)80 外径許容差(mm)0〜-0.013 角度θ(°)80 ボール列数4 基本定格荷重C(N)510 基本定格荷重Co(N)775 最大偏心(μm)12

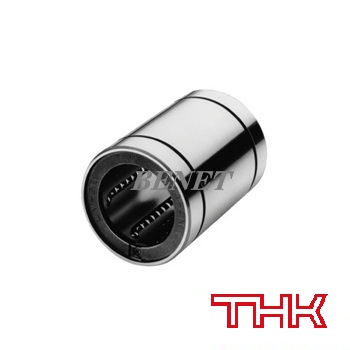

※画像は参考例になります
